双绞成缆机

成缆机是一种用于各种截面的多芯橡套电缆、塑力电缆、交联电缆、电话电缆、控制电缆的成缆、装铠用的

成缆机

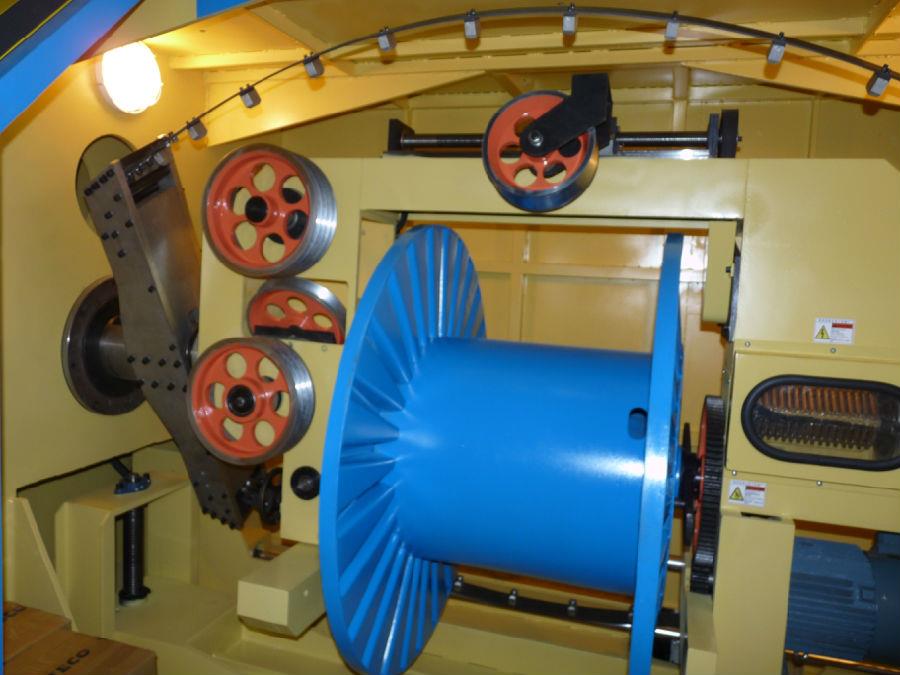

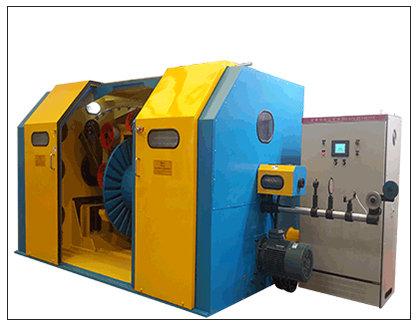

成缆机(4张)

 电线电缆设备。

设备组成

放线架、绞笼体、线模座、绕包机、装铠机、计米器、牵引装置、收排线架、传动系统及电器系统。

成缆机的主要组成部分

1.绞笼

结构与绞线机的绞笼大致相似，在绞笼上有放绝缘芯盘的线盘架。各种型式成缆机线盘架数不同，大型成缆机一般是3个或6个线盘架，小型成缆机可以 有18个或24个甚至更多的线盘架。在绞笼的每个线盘架上都有制动器，用以控制绞合时线芯的张力。绞笼的转速是用变速齿轮来调节的，并且旋转方向也可以改变。在绞笼前部有一些固定的支杆，用以安放填充绳盘。

2.模架

并线模根据需要可以更换，它的作用是使几个绝缘线芯并合，绞成正确的圆形电缆。

3.包带头

结构与纸包头相似,支回上一般有3个或6个带夹,用来在电缆芯的外面包布带、纸带、玻璃布带或薄膜带等。

4.牵引机

由一个大直径可转轮盘以及拨线环组成，给线芯以直线运动，并具有可以调节速度装置的部分，绞合节距主要是通过牵引的转速来控制的。

5.收线装置

用来将绞合后的电缆收绕在收线盘上，收存速度应和牵引速度配合好。

6.放置中心线具的放线架。

以上所述成缆机的组成仅是一般情况，成缆机的种类较多，各种成缆机的构造稍有不同。
